Industridatorns roll i varje länk
1. Bildtagning: i allmänhet är det en nätverksportkamera och en USB-kamera. Ju högre gränssnittshastighet och bandbredd, desto högre är den övre gränsen för de tagna bildpixlarna och ramarna. (de flesta använder USB 3.0 och Intel-chips 1g, 2.5G och 10g)
2. Visuell analys: analysera tagna bilder. Ju högre bildpixlar, desto fler analyspunkter och desto högre efterfrågan på GPU och grafikkort. I samma fall, ju högre grafikkortets prestanda desto snabbare analyshastighet. (oberoende grafikkort används vanligtvis för höghastighetsdetekteringsutrustning)
3. Spårseparation: i allmänhet separeras de upptäckta problemen enligt de olika attributen. Till exempel, om maten bara är tom och det inte finns några föremål, filtreras den av stark vind. I allmänhet skickar den seriella porten omkopplarens stängningssignal eller ansluter PLC för mer komplicerade operationer.
Exempel på faktisk användning:

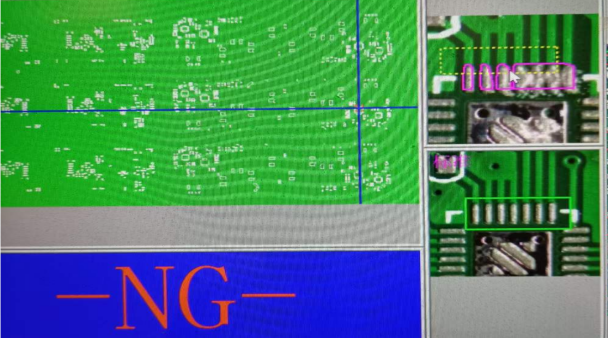

Detektering av SMT-tenneffekt
Genom analys och jämförelse med den inställda bilden, det konstateras att kretskortet med tennbelastningseffekt som inte överensstämmer med standarden kommer att ha ng-fel. I det här steget tar robotarmen automatiskt bort den eller så flyter den till reparationsstolpen i nästa steg, och den hanteras av reparationspersonalen. Vid låg automatisering, någon öppnar locket och tar bort kretskortet och trycker sedan på start för att fortsätta produktionen.
Detektion av bakgrundsbelysningsfilmapplikator:
Bakgrundsbelysningsfilmen på mobiltelefonen klistras in av manipulatorn via nätverksporten eller USB för att fånga det verkliga objektet, och sedan utförs analysen. Efter att ha bekräftat att materialpositionerna är korrekta matas nästa kombinationssteg in och sedan fångar kameran filmen för att säkerställa att pastan är konsekvent och flyter in i nästa steg;
Dessa är relativt komplicerade, antalet bildramar som läses är inte stort och den nödvändiga grafikbehandlingskapaciteten är inte hög. I grund och botten kan de flesta maskingränssnitt uppfylla standarderna.
Utrustning för komponentprovning:
Denna typ av detektering är snabb. Tiotals eller till och med hundratals bitar upptäcks varje sekund. Antalet lästa pixlar är inte högt, antalet ramar är mycket högt och det finns ingen bildförlust. Den här typen av detektering kräver relativt höga nätverksgränssnitt. I allmänhet används Intel gigabit-nätverkskort. Men med förbättringen av utrustningens hastighet är kraven för att fånga bild- och bildbehandling av nätverksgränssnittet också högre. Då måste vi hänga med i marknaden och uppgradera.
