12: e 13: e inbäddade industriella moderkort H-ADLP02
Baserat på Intel 12/13: e generationens kärnplattform
2 SO-DIMM DDR4 Expansion Memory slot, Support upp till 64 GB
1 M.2 Key-E 2230-gränssnitt, Expand Wi-Fi + BT-modul
1 M.2 Key-M-gränssnitt, Expand NVME/SATA Adaptive Storage Module
Support HDMI/EDP Display Output
1 10/100/1000m Ethernet
Maximal expansion av 10 USB, 4 com
DC 12/24V strömförsörjning
Skicka förfrågan

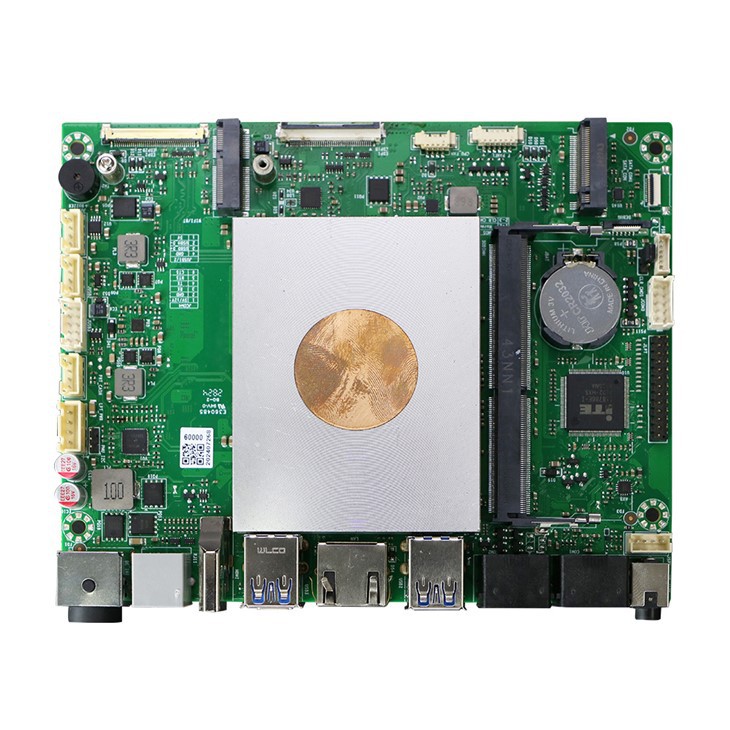

Product Details of12: e 13: e inbäddade industriella moderkort H-ADLP02
H-ADLP02-inbäddade industriella moderkort har Intel 12/13: e generationens Core-U/P-serie. Det stöder upp till 32 GB DDR 4 3200 MT/S SO-DIMM-minne och inkluderar flera anslutningsalternativ som HDMI+EDP+EDP för en trippelvisning, 4 X USB3.0 eller 3x USB 3.0+1} X Type-C, 1 HSIO, 4 RS 232 COMPORTS, 1 RJ45 LAN, och 2 M.2 SL. Det stöder också Wake på LAN, ingen diskvägledning och Auto Power på. Detta moderkort är lämpligt för olika applikationer inklusive detaljhandel, självbetjäningskiosker, allt-i-ett-maskiner och industriella kontrollsystem.
H-adlp02
| Processor | Intel® 12: e/13: e Alder Lake/Raptor Lake -processor (stöder U/P -serien) |
| Chipset | Intel Soc |
| Visningsstyrenhet | Intel CPU Integrated UHD Display Controller |
| Visningsport | HD+EDP+EDP Support Triple Display HDI Max Resolution 4096x2160@30Hz EDP Max Resolution 1920*1080@60Hz |
| Minne | 1*DDR4 RAM -slot, Max 32 GB |
| Lagring | 1xsata3.0, 1xm .2 2242/2280 -gränssnitt stöder SSD med sata/nvme |
| Audio | Bakre IO stöder mic-in/line-out två-i-ett, stöder dubbelkanal 2W/8Ω, 3W/4Ω Effekt och förstärkarutgång |
| Lan | 1xRJ45 Gigabit Ethernet Port RTL8111H |
| USB | Bakre IO: 4 x USB3.0 (dubbelskikt USB 3.0 Type-A) eller 3x USB 3.0+1 x Type-C Ombord: 1x 2*5pin wafer, 2x 1*1pin wafer, edp1, edp2 gränssnitt inbyggt 3 USB2.0-gränssnitt, totalt 11 USB kan utökas |
| Parallell port | 1 LPT 2*13PIN HEADER PARALLELL PORT |
| Com |
4 RS232 seriella portar |
| Expansionsbuss | 1 M.2 Key-M (SATA/PCIe X2 Adaptive) 1 M.2 Key-E (PCIe X 1+ USB2.0 Signal) |
| Andra portar | 1x f_panel, 1x sata_conn (fpc), 1x cpu_fan, 1x prt_cash |
| Temperatur och fuktighet | Lagringstemperatur och fuktighet: -20 ~ 75 grader 10%~ 90%, icke -kondensering Arbetstemperatur och fuktighet: 0 ~ 60 grader 10%~ 90%, icke-kondensering |
| Operativsystem | Windows 10/11, Linux |
| Bios | Ami uefi bios |
| Annan funktion | Titta på hund, ingen skivstart, nätverk vaknar, slå på, tidsinställd start |
| Strömförsörjning | DC-in 12V |
| PCB -storlek | 151mm*120mm (l*w) |
| Modell | Cpu | LVD -skivor | EDP | HD | Vga | Lan | USB | Com | M.2 | Typ-c | |
| 3.0 | 2.0 | ||||||||||
| HN-1215D14-2E | 1215U |
/
|
2
|
1 | / | 1 | 4 | 7 | 4 | 2 | / |
| HN-1235D14-2E | 1235u |
/
|
2
|
1 | / | 1 | 4 | 7 | 4 | 2 | / |
| HN-1315D14-2E | 1315u |
/
|
2
|
1 | / | 1 | 4 | 7 | 4 | 2 | / |
| HN-1215D14-T2E | 1215U | / |
2
|
1 | / | 1 | 3 | 7 | 4 | 2 | 1 |
| HN-1235D14-T2E | 1235u |
/
|
2
|
1 | / | 1 | 3 | 7 | 4 | 2 | 1 |
| HN-1315D14-T2E | 1315u | / |
2
|
1 | / | 1 | 3 | 7 | 4 | 2 | 1 |
